WDS把有線網絡的資料，透過無線網絡當中繼架構來傳送，借此可將網絡資料傳送到另外一個無線網絡環境，或者是另外一個有線網絡。因為透過無線網絡形成虛擬的網絡線，所以有人稱為這是無線網絡橋接功能。嚴格說起來，無線網絡橋接功能通常是指的是一對一，但是WDS架構可以做到一對多，并且橋接的對象可以是無線網路卡或者是有線系統。所以WDS最少要有兩臺同功能的AP，最多數量則要看廠商設計的架構來決定。

　　簡單地說：就是WDS可以讓無線AP之間通過無線進行橋接(中繼)，在這同時并不影響其無線AP覆蓋的功能

　　無線中繼模式

　　說的簡單點就是將微弱的無線信號接收進來放大后再發射出去!以此來延伸無線信號的覆蓋，比如說我們在窗口用筆記本能搜索到信號并能連接上網!但到了室內后久沒信號了!那我們就可以在窗口放1個無線中繼來轉發信號!這樣我們在室內久可以輕松上網。

▲

　　配置步驟：

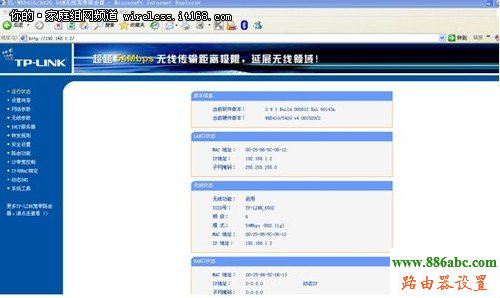

　　首先要查看2個無線路由器的無線MAC地址：

▲

　　一、主路由器，AP1配置圖示：

　　1，在地址欄中輸入“192.168.1.1”，然后在彈出的窗口中，輸入默認的用戶名：admin 密碼：admin

▲

　　2，在WAN口設置中，設置當前的Internet接入方式，在此例中是PPPoE撥號。

▲

　　3，設置無線的基本信息，將默認的SSID改為AP1， 開啟Bridge 功能，在下面的框框中輸入AP2 的無線MAC地址。

▲

　　4，保持DHCP處于啟用狀態

▲

　　二、副路由器，AP2配置圖示：

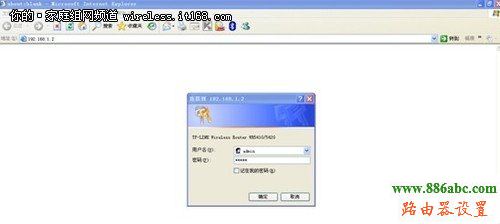

　　1，在地址欄中輸入192.168.1.1，然后輸入默認的帳號:admin,默認密碼：admin

▲

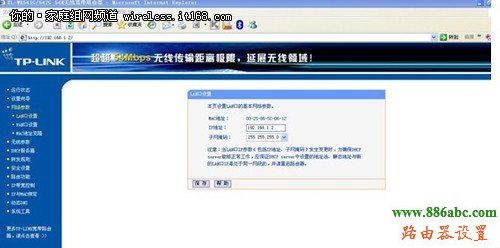

　　2，在LAN口設置中，將LAN口IP改為：192.168.1.2，然后點擊“保存”。

▲

　　3，WAN口設置保持默認，不變。

▲

　　4，在“無線參數”基本設置中，更改SSID為AP2，開啟Bridge功能，在下面的框框中填入AP1的MAC地址。

▲

　　5，在DHCP服務設置中，禁用DHCP服務。然后點擊“保存”。

▲

　　點對點無線橋接的基本配置完成了。使用無線客戶端無論連接到AP1還是AP2都可以正常上網!

　　6、安全密碼設置。

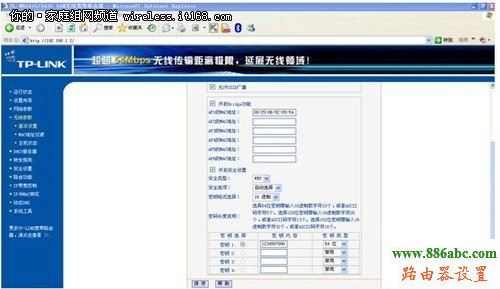

　　如果不希望未授權用戶訪問我們的AP，在“無線參數”基本配置中開啟安全設置，加密類型只用默認的WEP,密鑰格式為ASCII碼，密鑰類型根據需要可以選擇128位或64位，這里選的是64位。密碼：1234567890(AP1和AP2的加密都要配置，兩邊配置一樣)。

▲

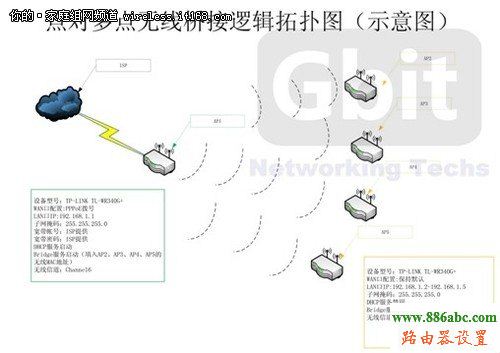

　　點對多點無線橋接配置

　　設備名稱：無線寬帶路由器

　　品牌型號：TP-LINK TL-WR340G+

　　設備數量：5

▲

　　1,AP3、AP4、AP5的配置和AP2一樣，在“無線參數”基本配置中，都填入AP1的無線MAC地址，都禁用DHCP服務。

　　2,AP1的“無線參數”基本配置中，填入AP2、AP3、AP4、AP5的無線MAC地址。

　　3,所有無線AP的信道相同，SSID不同。

▲

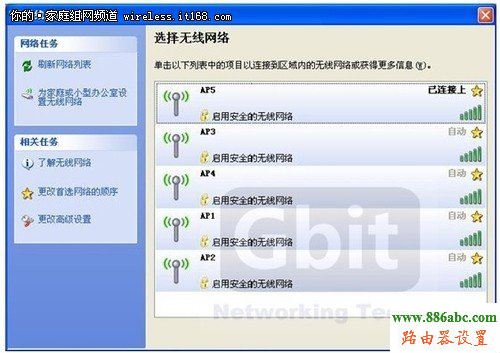

　　點對多點無線橋接的配置完成。使用無線客戶端連接到AP1- AP5任何一個都可以正常上網!

▲

　　需要注意幾點：

　　設備選擇：

　　組建WDS網絡的無線路由器或AP都要支持WDS功能，并且為達到最好的兼容性，請選擇同一品牌的無線產品配套使用。

　　頻段設置：

　　組建WDS網絡的無線路由器或AP所選擇的無線頻段必須相同，一般情況下，路由器或AP的頻段是“自動選擇”，建議手動設置以保證頻段相同。

　　SSID設置：

　　組建WDS網絡的無線路由器或AP所設置的SSID可以不同，此時客戶端在此網絡中不能實現無線漫游，要想實現無線漫游需設置相同的SSID。

　　無線安全設置：

　　組建WDS網絡的無線路由器或AP在安全設置中所設置的密碼必須相同，但安全機制可以不同。當安全機制設置不同時，客戶端在此網絡將不能實現無線漫游，要想實現無線漫游需設置相同的安全機制。
