通常我們家用使用路由器上網都是都貓（Modem)+路由器的組合，其連接方式非常簡單，以下我們通過幾張路由器安裝示意圖即可一眼看懂路由器與貓之間的連接方法了
一、最常見的普通路由器安裝示意圖
我們用到最多的還是只使用貓和路由器以及電腦的連接，普通路由器的安裝連接非常簡單，首先是外邊拉進來的網線連接到在貓的電話線接口，然后再用另外一個網線，從貓的另外一端口與路由器的WAN端口鏈接，如下圖所示：

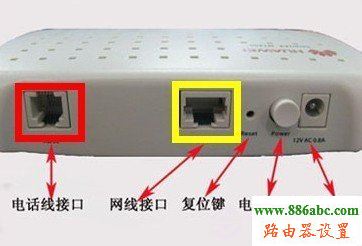

貓接口示意圖
最后再將網線將路由器LAN端口與電腦連接即可，這樣既完成了我們最常見的路由器安裝了，示意圖如下：
最常見的路由器安裝示意圖
注意：貓和路由器都需要連接電源，以上完成之后，將電源線與電源連接上即完成了我們最常見的路由器安裝連接了。
二、含有電話的路由器安裝示意圖
在很多企業或者家庭，一根網線還需要分配給電話，那么如何實現呢？其實也非常簡單，只要增加一個“語音分頻器”即可，該設備的功能只要作用的是將一根網線一分為二個端口，分別供路由器與電話使用，相當于將路由器有電話并聯到語音分頻器，從而并不影響使用，路由器安裝方法也基本與最常用的相同，如下圖所示：
含有電話的路由器安裝示意圖
另外還有一種路由器的安裝方法更簡單，那就是目前逐漸開始流行的光纖上網用戶，通常這種網絡是我們是不要用到貓的，因為服務商那邊已經集成了貓，從服務商那接過來的網線直接連接到路由器WAN端口即可，其他線路連接與上面相同。
