上個月一個雷把家里的路由,貓,機頂盒給劈了個精光。當時急著上網又買了一個貓和路由。剛好這周回家沒什么事,就尋思把燒了的貓和路由拿出來看看,貓是點不亮了沒救,不過路由看起來倒沒什么問題,重新連進網絡發現只是壞了一個LAN口,那天可能沒注意到這個問題,就以為壞了。既然買了就不要浪費,家里剛好一個路由沒辦法完全覆蓋。比如我蹲坑的時候連不上wifi而必須開GPRS
。。。這是一個很嚴重的問題。
新買的路由有WDS功能,而舊路由有Bridge功能,今天就介紹一下怎么利用WDS來擴大wifi覆蓋范圍。
科普WDS:無線分布式系統,在SOHO方面一般是用于做無線中繼器。(中繼這玩意這一年來真的是搞的想吐了。。。)說白了,就是在本來一個路由A的基礎上,再搭建一個新的熱點路由B,B接收A發射的信號,同時自身也發射信號。如下圖。盜圖可恥。這樣好理解了。

測試的環境是都是TPLink,建議是同一牌子的路由,免得出現兼容性問題。這里不說型號了。用路由A(主路由)和路由B(副路由)表示。做副路由(B)必須帶有WDS功能,而主路由使用普通無線路由(A)即可。
以下,主路由A,SSID設置為Jacky1,副路由B,SSID設置為Jacky2。均采用WPA2混合加密。
一、連接主路由A,設置如下圖。記下兩個DNS服務器地址,設置頻段固定,這里選擇頻段7。

二、打開主路由ADHCP。啟動DHCP,可用地址設置100~199(這里也可以隨意設置,不要和副路由B沖突即可),其他采用缺省值就可以。如下圖。

三、連接副路由B,先更改路由B的地址,LAN IP,這里改為192.168.1.2,避免和主路由的192.168.1.1沖突。如下圖。

四、重啟副路由B,記得這個時候進副路由B要Key 192.168.1.2了。
五、進入副路由B無線基本設置,開啟WDS功能,設置密碼,同時設置信道,這里和上面的頻段要一樣,設置為7。點擊掃描。

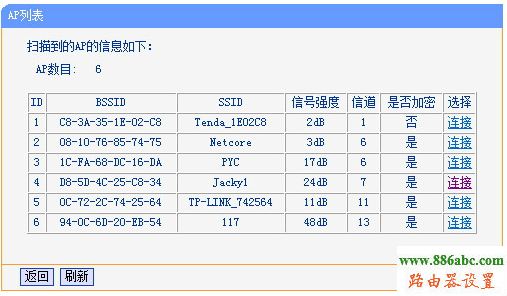

六、在出現的wifi列表中,選擇主路由A的熱點,輸入密碼連接。如下圖。

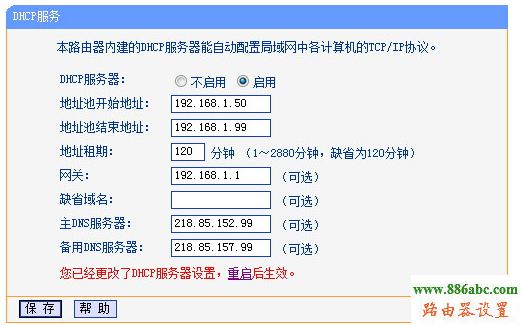

七、打開副路由B的DHCP。啟用DHCP,起始地址設置為50~99(這里不能和主路由A的DHCP可用地址重復,避免沖突),網關設置為主路由A地址,這里是192.168.1.1。兩個DNS服務器,Key入步驟一記錄的2個地址。如下圖。

八、重啟副路由B生效。到這里,WDS延伸網絡搭成。看一下,wifi的覆蓋范圍是不是增大了。廢話。。。。2個路由當然增大了。
九、測試一下,看效果好不好。
1.臺式機用Realtek 8187看。如下圖。信號從86%直接到100%。(卡皇本來就強,用筆記本效果更明顯)
2.手機抓一下dbm值。從-82dbm升到-42dbm。dbm相關自己谷姐去。計算方式10lg(功率/1mw)。-42dbm已經是近滿信號了。

十、其他。
1.WDS擴展的實質是在2個路由之間切換,如下圖,可以看到連接到不同熱點分配的IP不同,這就是剛才DHCP地址的分配。雖然理論上會有斷網,但是這一些由無線網卡來完成,它可以自己判斷信號強度來快速自動切換熱點,我測試的結果是基本上達到了無縫切換的要求。
2.有嘛用?通過WDS來擴展網絡,也是無線應用,所以完全可以替代高功率蹭網卡的功能(高功率高輻射啊),你可以在副路由B的LAN口接出網線連接臺式機。一臺帶WDS的雙天線路由才100塊不到,一個卡皇要150以上,而且還要各種驅動麻煩不說,永久了信號各種衰減的厲害。這里再解釋一下,離wifi熱點遠了并不是意味著你的網速降低,網速是不變的,只要你接的到信號,比如你寬帶是4Mbps的,那只要連的上,你迅雷還是可以450KBps沒問題。問題在于wifi信號的衰減會導致網絡丟包,從而導致本地進行校驗的時候出錯要求重發,這樣才會導致看起來網速很慢。
3.Bridge功能,剛開始是有提到Bridge功能,這個功能也是可以起到橋接中繼無線信號。它需要掛在主路由A上,然后開啟Bridge功能,輸入AP的MAC來達成橋接,不過部分Bridge功能只支持Wep加密,我這臺也是,所以這里也不講了,有興趣的谷姐。
