如何設置網件WGR614v10與WN604無線中繼

　　美國網件netgear公司擁有全球領先的企業網絡解決方案，一直致力于網絡技術創新，其生產的路由器設備功能強大，那么你知道如何設置網件WGR614v10與WN604無線中繼嗎?下面是www.bearn1.cn整理的一些關于如何設置網件WGR614v10與WN604無線中繼的相關資料，供你參考。

　　設置網件WGR614v10與WN604無線中繼的案例：

　　一.用戶需求及解決方案：

　　某小型辦公室，采用中國電信ADSL寬帶接入，3-4員工使用WGR614v10無線上網，較遠處新建一會議室，無線路由器信號較弱。在工程師的建議下，新購一臺WN604，希望將WGR614v10的無線信號進行中繼，滿足會議室的覆蓋需求。

　　二.設備概況：

　　WGR614v10

　　IP：192.168.0.1

　　固件版本：V1.0.0.10

　　WN604

　　IP：192.168.0.100

　　固件版本：V2.1

　　請在“維護->路由器狀態”查看WGR614當前固件版本;

　　在“Monitoring->System”中查看WN604當前固件版本。

　　WGR614v10默認IP地址為 192.168.1.1，WN604默認IP地址為 192.168.0.100.設備IP地址，用戶可以根據網絡環境進行調整。WGR614v10在“高級->局域網IP設置”中進行修改，見下圖：

　　WN604在“Configuration->IP->IP Settings”中進行修改，點擊Apply保存，參見下圖。建議將兩臺設備設置為同個網段，方便日后管理。

　　三.無線中繼設置：

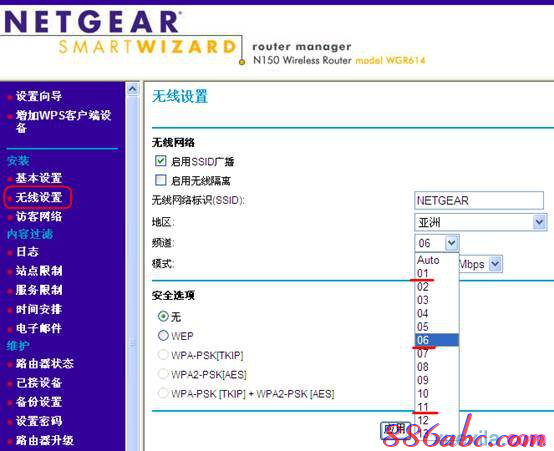

　　選定頻道——無線中繼要求設備的無線頻道必須選擇確定的數值，不能為“自動”模式。建議選擇“1或6或11頻道”，本例中，使用頻道6。WGR614中，在“無線設置”下進行調整：

　　WN604 中，在“Configuration->Wireless->Wireless Settings”下進行修改，點擊Apply：

　　中繼設置——WGR614v10中，點擊“高級->無線中繼功能”，在“啟用無線中繼功能”前打鉤，選擇“中心基站”模式，填入WN604的MAC地址：

　　WN604中，在“Configuration->Wireless Bridge”中，選中“Enable Wireless Bridging(啟用無線中繼功能)”，選擇“Wireless Point-to-Point Bridge”，點擊“EDIT”：

　　點擊“EDIT”之后轉入下面的界面，填入WGR614的MAC地址，點擊Apply：

　　這樣，兩臺設備無線中繼即可成功。

　　四.無線中繼成功與否的驗證辦法

　　使用網線將一臺PC連接到WGR614的LAN口之一，可以正常上網;再將PC通過網線連接至WN604的端口，若同樣可以正常上網，則表明WGR614v10與WN604的無線中繼已經成功!

　　還有一個更為簡單的辦法，將PC連接到WN604的端口后，試看能夠成功登錄WGR614的管理界面，如果可以，也證明中繼已經成功!

　　五.無線中繼的加密設置

　　上述設置之中，未涉及到無線網絡的加密。即中繼雖然成功，但整個無線網絡對外完全開放，顯然無法滿足用戶的需求。

　　NETGEAR家用/小型辦公適用的無線路由器，在進行無線中繼時，僅支持無加密和WEP加密方式。

　　WGR614中，點擊“安裝->無線設置”，在“安全選項”下選擇WEP，設置密碼。例如，在密鑰一中直接輸入10位數字，點擊應用。

　　WN604中，在“Configuration->Wireless Bridge”中，點擊“EDIT”，在“Authentication Settings”中，選擇64 bit WEP，在WEP Key中輸入密鑰——與WGR614中相同，為10個數字1，點擊Apply即可。

　　【注】：安全加密(WEP)密鑰設置說明

　　在啟用了WEP之后，用戶可手工輸入或者采用程序自動生成這四個數據加密密鑰。

　　自動生成密鑰(密碼)——請在“密碼”框中輸入一個或者一組可打印字符，然后單擊“生成密鑰”按鈕，如此即可自動配置WEP密鑰。加密強度設置為64位時，四個框中均會自動顯示密鑰值。而加密強度設置為128位時，只有所選的WEP密鑰框中才會自動顯示密鑰值。

　　建議選擇密鑰一有效，因為Windows系統默認需要輸入密鑰一進行認證，如果選擇其他密鑰，用戶必須在計算機中手動進行調整。

　　手工輸入模式——從四個密鑰中選擇需要使用的一個，然后在所選的密鑰框中輸入網絡的匹配WEP密鑰信息。同樣建議直接在密鑰一中輸入。

　　64位WEP - 輸入十位十六進制數字(0-9和A-F之間的任意組合)。

　　128位WEP - 輸入二十六位十六進制數字(0-9和A-F之間的任意組合)。

　　六.注意事項

　　WN604設備背面的MAC地址與管理界面顯示的MAC地址并不相同，因此橋接設置時，應以管理界面顯示的MAC地址為準!如本例中，查看WN604的MAC 地址為 00:46:9a:fd:12:0c，設備背面MAC地址顯示為00:46:9a:fd:12:0D。在WGR614中輸入前者，方可成功實現中繼。

　　上文WN604中的WEP加密僅僅是針對無線中繼的加密設置，其本身廣播SSID的無線網絡加密，需要在”Configuration->Security”下進行。

　　本例中，由于 WGR614 的設置中，并未區分本身 SSID 的加密與中繼加密，所以我們將 WN604本身 SSID 的加密也設置為WEP，密鑰與中繼密碼相同。

　　這樣，WGR614與WN604具有相同的SSID(NETGEAR)和相同的加密密鑰，筆記本在二者范圍內移動時，就可以自動進行切換。

　　假如，用戶希望會議室的無線網絡具有獨立的SSID和無線密碼，也可以在上圖所示” Authentication Settings”中進行設置。
