1. 硬件安裝
1.1. 安裝前的準備
Ø 放置交換機的表面必須至少能承重4kg
Ø 供電的電源插座距離交換機須在1.8米之內
Ø 確保電源線兩端已可靠地連接在交換機后面板上的電源接口和供電的電源插座
Ø 保證交換機的四周可以良好的通風散熱
Ø 請勿將重物放置在交換機上
1.2. 桌面安裝過程
當欲將交換機安裝在桌面上時，需先將包裝箱內提供的4個黏性膠墊粘貼在交換機底面的四角的相應位置，然后，再將交換機平放在桌面上,并確保交換機的周圍能夠良好地流動通風。
1.3. 機架安裝過程
首先，需要將包裝箱內已提供的上機架的配件用與其配套的螺絲固定在交換機的前面板的兩側，然后，再用螺絲將交換機安裝在19英寸的機架內
A:安裝防滑腳墊。
圖片1
B:安裝交換機兩側耳片。
圖片2

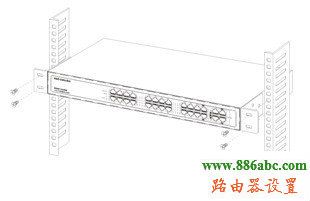

C:上機架
圖片3
D:聯機檢查
圖片4
1.4. 電源
交換機的輸入電壓范圍是100-240V AC（50-60Hz）的交流電，交換機的內置電源系統可以將實際輸入的電壓自動調整為其工作電壓。電源接口位于交換機的后面板上，請將電源線一頭插在交換機后面板上的電源接口上，另一頭插在電源插座上。
圖片5
1.5. 注意事項
線纜長度
Ø 本設備與其它IEEE802.3兼容網絡設備連接時，線纜長度應該符合雙絞線組網標準
線纜類型及線序
Ø 設備在3/4/5類線纜上均可達到10M傳輸速率，若要使網絡工作在100/1000Mbps的傳輸速率下，必須使用非屏蔽5類雙絞線（UTP）或更高級別的線纜，若長期使用3或4類線纜將導致數據丟失
Ø 本設備的每個端口均具有自動線序交叉功能，可以使用任意線纜（平行線和交叉線）與其他網絡設備相連
2. 登錄
你可以通過基于web瀏覽器的配置來管理NSW1324MF。要通過web瀏覽器配置NSW1324MF，至少要有一臺合理配置的電腦，通過以太網連接到NSW1324MF。NSW1324MF的默認IP地址是192.168.2.11，子網掩碼是255.255.255.0。所以在登錄交換機之前，請確保電腦網卡的IP地址與交換機的IP處于同一網段：192.168.2.***（1<***<255，且***不等于11）。參照下面步驟來設置
2.1. 配置電腦
2.1.1. Windows 98/Me
1、開始－設置－控制面板
2、找到并雙擊網絡按鈕，出現網絡對話框
3、點擊配置標簽。
4、選擇TCP/IP。點擊屬性。出現TCP/IP屬性對話框
5、選擇設置靜態IP地址，輸入IP地址為192.168.2.***(1<***<255，且***不等于11)
6、從WINS的配置對話框，確保設置了禁用WINS解析
7、從網關對話框，通過選擇所有安裝的網關，并且點擊移除來移除所有入口
8、從DNS配置對話框，通過選擇搜尋DNS命令塊，并且點擊移除來移除所有入口。通過從主要后綴搜尋命令塊選擇，并點擊移除來移除所有入口。點擊禁用DNS
9、點擊確定，返回網絡配置對話框
10、點擊確定，如果想立刻重啟，點擊“是”
2.1.2. Windows XP
請按照下述步驟來配置你的電腦
1、開始－設置－控制面板
圖片6

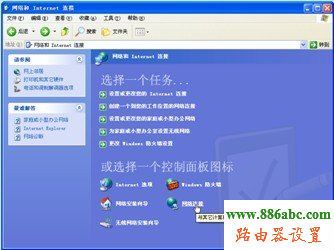

2、點擊網絡和Internet連接
圖片7
3、點擊網絡連
圖片8
4、點擊本地連接，右鍵點擊屬性
圖片9
5、點擊Internet協議（TCP/IP），點擊屬性按鈕
圖片10
6、選擇使用下面的IP地址，輸入IP地址為192.168.2. *** (1<***<255，且***不等于11，因為此交換機默認的IP地址為192.168.2.11)，子網掩碼255.255.255.0，默認網關和首選DNS服務器可不填然后點擊確定，關閉Internet協議（TCP/IP）屬性窗口
圖片11
7、點擊確定，關閉本地連接屬性窗口
圖片12
